3D skener - Leica RTC360
Vystavený exponát je 3D skener, což je zařízení, které slouží k digitalizaci prostoru a objektů. Funguje podobně jako fotoaparát, který zachytí obraz, ale navíc ke každému bodu přidává údaj o vzdálenosti (hloubce), takže získá trojrozměrný model prostoru ve všech směrech při jednom skenování.
ŠKODA JS a.s., člen Svazu průmyslu a dopravy ČR, představí v Městečku technologií, které je součástí Dne klastrů v Plzeňském kraji, 3D skener. Akce proběhne v TechToweru, dne 22. října.
Leica RTC360 je vysokorychlostní 3D laserový skener určený pro přesný sběr prostorových dat, schopný snímat rychlostí až 2 000 000 bodů za vteřinu a pořizovat panoramatické snímky v HDR kvalitě (432 MPx). Přístroj s rozměry 120 × 240 × 230 mm a hmotností 5,35 kg umožňuje tři režimy nastavení rozlišení (3 mm @ 10 m za 1:51 min, 6 mm @ 10 m za 51 s, 12 mm @ 10 m za 26 s) a dosahuje 3D přesnosti bodu 1,9 mm při 10 m, 2,9 mm při 20 m a 5,3 mm při 40 m při úhlové přesnosti 18" a délkové přesnosti 1,0 mm + 10 ppm.
Díky technologii „Double pulse“ je každý bod měřen dvakrát, což eliminuje šum a zvyšuje kvalitu výstupu u problematických povrchů s nízkou či naopak vysokou odrazivostí (například nerezové oceli). Integrovaný systém VIS (Visual Inertial System) využívající pět kamer a IMU jednotku zajišťuje automatickou preregistraci a propojení skenů v reálném čase přímo v terénu.
ŠKODA JS a.s. je členem Svazu průmyslu a dopravy ČR (SP ČR), který v Plzni dobře spolupracuje s Klastrem MECHATRONIKA z.s. Klastr představuje významnou přidanou hodnotu, zejména v oblasti inovací, technologického rozvoje a mezioborové spolupráce.

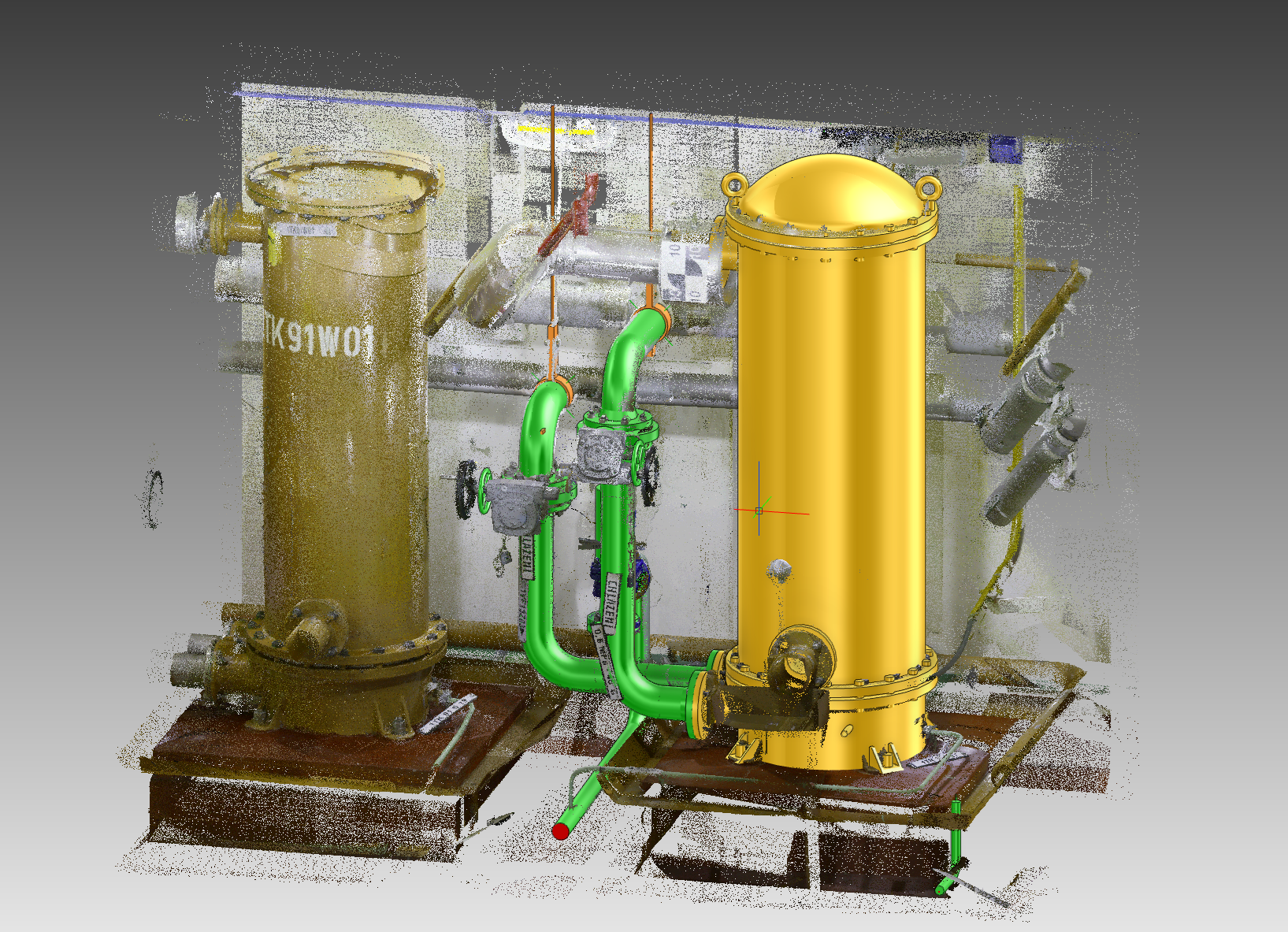

Aktivní zapojení v rámci SP ČR nabízí společnosti možnost sdílet know-how, navazovat kontakty s odborníky z akademické i průmyslové sféry a využívat společné platformy pro vývoj a prezentaci pokročilých technologií. Konkrétně při přípravě jejich exponátu – 3D skeneru pro skenování prostor a zařízení v jaderných elektrárnách – jim Klastr MECHATRONIKA z.s. pomohl nejen odbornou konzultací, ale také zprostředkováním kontaktů na technologické partnery a výzkumné instituce. Díky této spolupráci jsme mohli efektivněji rozvíjet aplikace skenování a následného využití dat, například pro porovnávání skutečného stavu zařízení s technickou dokumentací.
